جعلي اسٽيل ٽرونين بال والو -FLANGE

Guocheng والو گروپ ڪمپني،لميٽيڊ چين جي معروف فورجڊ ٽرنين بال والو ٺاهيندڙن مان هڪ آهي، اسان جي ڪارخاني مان ٿوڪ سستا فورجڊ ٽرنين بال والو ۾ ڀليڪار.

جعلي ٽرنين بال والو

ٽرونين بال والو ڪلاس 150 ~ ڪلاس 2500 جي مختلف حصن ۾ ميڊيا کي ڪٽڻ يا ڳنڍڻ لاءِ استعمال ڪيو ويندو آهي. مختلف مواد مان ٺهيل والوز مختلف ذريعن جهڙوڪ پاڻي، ٻاڦ، تيل، مائع گئس، قدرتي گئس، ڪوئلي گئس، نائٽرڪ ايسڊ، آڪسائيڊائزر، يوريا ۽ وغيره لاءِ موزون آهن. ڊرائيونگ موڊس ۾ دستي آپريشن ۽ برقي آپريشن شامل آهن. ڪنيڪشن جا سر فلانج يا بٽ ويلڊنگ ٿي سگهن ٿا.

ساخت جون خاصيتون

1. ڊبل بلاڪ اينڊ بليڊ (ڊي بي بي)
جڏهن والو بند ڪيو ويندو آهي ۽ وچين گفا کي ڊسچارج والو ذريعي خالي ڪيو ويندو آهي، ته اپ اسٽريم ۽ ڊائون اسٽريم سيٽون ڊبل بلاڪ فنڪشن کي محسوس ڪرڻ لاءِ انليٽ ۽ آئوٽ ليٽ تي فلوئڊ کي آزاد طور تي بلاڪ ڪنديون. ڊسچارج ڊيوائس جو ٻيو ڪم اهو آهي ته والو سيٽ کي چيڪ ڪري سگهجي ٿو ته ٽيسٽ دوران ڪو رساو آهي يا نه. ان کان علاوه، جسم اندر جمع ٿيل ذخيرن کي ڊسچارج ڊيوائس ذريعي ڌوئڻ ۽ خارج ڪري سگهجي ٿو ته جيئن وچولي ۾ نجاست جي ڪري سيٽ کي نقصان گهٽجي سگهي.

2. گھٽ آپريٽنگ ٽورڪ
ٽرونين پائپ لائن بال والو ٽرونين بال جي جوڙجڪ ۽ فلوٽنگ والو سيٽ کي اختيار ڪري ٿو، ته جيئن آپريٽنگ پريشر هيٺ گهٽ ٽارڪ حاصل ڪري سگهجي. اهو خود-لوبريڪٽنگ PTFE ۽ سلائيڊنگ بيئرنگ استعمال ڪري ٿو ته جيئن رگڙ جي کوٽائي کي گهٽ ۾ گهٽ گهٽائي سگهجي ۽ ان کي تيز شدت ۽ اعليٰ فائننس اسٽيم سان ملائي سگهجي.
3. ايمرجنسي سيلنگ ڊيوائس
6 انچ (DN150) کان وڌيڪ يا ان جي برابر قطر وارا بال والو اسٽيم ۽ سيٽ تي سيلنٽ انجيڪشن ڊيوائس سان ٺهيل آهن. جڏهن سيٽ رنگ يا اسٽيم O رنگ حادثي جي ڪري خراب ٿئي ٿو، ته لاڳاپيل سيلنٽ کي سيلنٽ انجيڪشن ڊيوائس ذريعي انجيڪشن ڪري سگهجي ٿو ته جيئن سيٽ رنگ ۽ اسٽيم تي وچولي رساو کان بچي سگهجي. جيڪڏهن ضروري هجي ته، معاون سيلنگ سسٽم کي سيٽ کي ڌوئڻ ۽ چکڻ لاءِ استعمال ڪري سگهجي ٿو ته جيئن ان جي صفائي برقرار رهي.

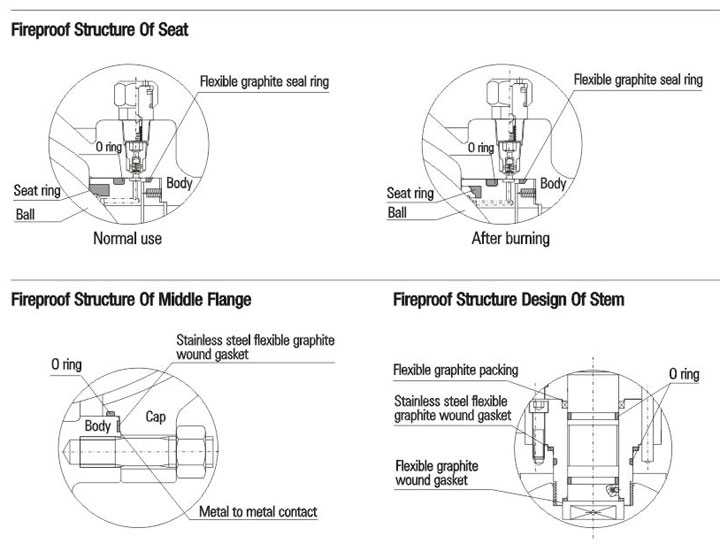

4. باهه کان بچاءُ واري جوڙجڪ ڊيزائن
والو جي استعمال دوران باهه لڳڻ جي صورت ۾، سيٽ رنگ، اسٽيم O رنگ ۽ وچين فلانج O رنگ جيڪو PTFE، رٻڙ يا ٻين غير ڌاتو مواد مان ٺهيل آهي، تيز گرمي پد هيٺ سڙي ويندو يا خراب ٿي ويندو. وچولي دٻاءُ هيٺ، بال والو سيٽ برقرار رکڻ واري کي تيزيءَ سان بال ڏانهن ڌڪيندو ته جيئن ڌاتو جي سيل رنگ بال سان رابطو ڪري ۽ معاون ڌاتو کان ڌاتو جي سيلنگ ڍانچي کي ٺاهي، جيڪو والو جي رساو کي مؤثر طريقي سان ڪنٽرول ڪري سگهي ٿو. ٽرونين پائپ لائن بال والو جي فائر پروف ڍانچي ڊيزائن API 607، API 6FA، BS 7655 ۽ ٻين معيارن جي گهرجن مطابق آهي.

5. مخالف جامد جوڙجڪ
بال والو کي اينٽي اسٽيٽڪ ڍانچي سان مهيا ڪيو ويو آهي ۽ اهو جامد بجلي جي خارج ٿيڻ واري ڊوائيس کي اختيار ڪري ٿو ته جيئن بال ۽ جسم جي وچ ۾ سڌو سنئون هڪ جامد چينل ٺاهي سگهجي يا اسٽيم ذريعي بال ۽ جسم جي وچ ۾ هڪ جامد چينل ٺاهي سگهجي، ته جيئن پائپ لائن ذريعي بال ۽ سيٽ جي کولڻ ۽ بند ٿيڻ دوران رگڙ جي ڪري پيدا ٿيندڙ جامد بجلي کي خارج ڪري سگهجي، باهه يا ڌماڪي کان بچي سگهجي جيڪا جامد چنگاري جي ڪري ٿي سگهي ٿي ۽ سسٽم جي حفاظت کي يقيني بڻائي سگهجي.
6. قابل اعتماد سيٽ سيلنگ structure
سيٽ سيلنگ ٻن فلوٽنگ سيٽ ريٽينرز ذريعي ڪئي ويندي آهي. اهي فلوئڊ کي بلاڪ ڪرڻ لاءِ محوري طور تي تري سگهن ٿا، جنهن ۾ بال سيلنگ ۽ باڊي سيلنگ شامل آهن. والو سيٽ جي گهٽ دٻاءُ واري سيلنگ کي اسپرنگ پري ٽائيٽننگ ذريعي محسوس ڪيو ويندو آهي. ان کان علاوه، والو سيٽ جو پسٽن اثر مناسب طور تي ڊيسائنڊ آهي، جيڪو وچولي دٻاءُ سان هاءِ پريشر سيلنگ کي محسوس ڪري ٿو. هيٺيان ٻه قسم جا بال سيلنگ محسوس ڪري سگهجن ٿا.
7. سنگل سيلنگ (والو جي وچين گفا ۾ خودڪار دٻاءُ رليف)
عام طور تي، سنگل سيلنگ ڍانچي استعمال ڪئي ويندي آهي، يعني، صرف اپ اسٽريم سيلنگ هوندي آهي. جيئن ته آزاد اسپرنگ لوڊ ٿيل اپ اسٽريم ۽ ڊائون اسٽريم سيلنگ سيٽون استعمال ڪيون وينديون آهن، والو ڪيفيٽي اندر اوور پريشر اسپرنگ جي پري ٽائيٽننگ اثر کي ختم ڪري سگهي ٿو، ته جيئن سيٽ کي بال مان ڇڏائي سگهجي ۽ ڊائون اسٽريم حصي ڏانهن خودڪار دٻاءُ جي رليف جو احساس ٿئي.

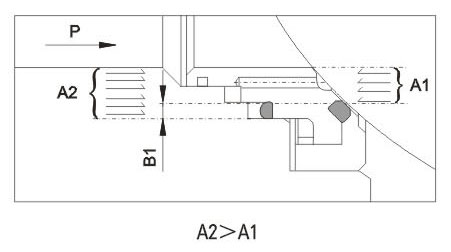

اپ اسٽريم پاسو: جڏهن سيٽ والو سان محوري طور تي هلندي آهي، ته اپ اسٽريم حصي (انليٽ) تي لڳل دٻاءُ P A1 تي هڪ ريورس فورس پيدا ڪري ٿو. جيئن ته A2 A1 کان وڌيڪ آهي، A2-A1=B1، B1 تي قوت سيٽ کي بال ڏانهن ڌڪيندي ۽ اپ اسٽريم حصي جي سخت سيلنگ کي محسوس ڪندي.

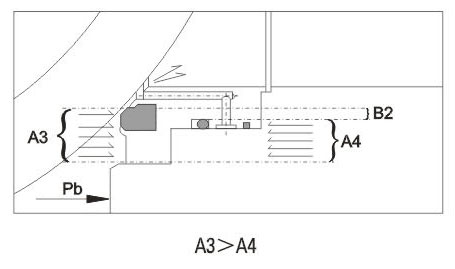

هيٺئين پاسي: هڪ ڀيرو والو ڪيفي اندر دٻاءُ Pb وڌي ويندو آهي، ته A3 تي لاڳو ڪيل قوت A4 کان وڌيڪ هوندي آهي. جيئن ته A3-A4=B2، B2 تي دٻاءُ جو فرق اسپرنگ فورس تي غالب ايندو ته جيئن سيٽ بال مان نڪري وڃي ۽ والو ڪيفي جي هيٺئين حصي تائين دٻاءُ جي رليف کي محسوس ڪري سگهجي. بعد ۾، سيٽ ۽ بال کي اسپرنگ ايڪشن ذريعي ٻيهر سيل ڪيو ويندو.

8. ڊبل سيلنگ (ڊبل پسٽن)
ٽرونين پائپ لائن بال والو کي بال کان اڳ ۽ بعد ۾ ڊبل سيلنگ ڍانچي سان ڪجهه خاص سروس حالتن ۽ صارف جي گهرجن لاءِ ڊزائين ڪري سگهجي ٿو. ان ۾ ڊبل پسٽن اثر آهي. عام حالت ۾، والو عام طور تي پرائمري سيلنگ کي اختيار ڪندو آهي. جڏهن پرائمري سيٽ سيلنگ خراب ٿئي ٿي ۽ ليڪيج جو سبب بڻجي ٿي. سيڪنڊري سيٽ سيلنگ جو ڪم ادا ڪري سگهي ٿي ۽ سيلنگ جي اعتبار کي وڌائي سگهي ٿي.

سيٽ گڏيل structure کي اختيار ڪري ٿي. پرائمري سيل ڌاتو کان ڌاتو سيل آهي. سيڪنڊري سيل فلورين ربر O رنگ آهي جيڪو بال والو کي بلبل ليول سيلنگ تائين پهچڻ کي يقيني بڻائي سگهي ٿو. جڏهن دٻاءُ جو فرق تمام گهٽ هوندو آهي، سيلنگ سيٽ اسپرنگ ايڪشن ذريعي بال کي دٻائيندي ته جيئن پرائمري سيلنگ کي محسوس ڪري سگهجي. جڏهن دٻاءُ جو فرق وڌي ويندو، ته سيٽ ۽ باڊي جي سيلنگ فورس مطابق وڌندي ته جيئن سيٽ ۽ بال کي مضبوطيءَ سان سيل ڪري سگهجي ۽ سٺي سيلنگ ڪارڪردگي کي يقيني بڻائي سگهجي.
پرائمري سيلنگ: اپ اسٽريم. جڏهن پريشر ڊفرنشل گهٽ هوندو آهي يا ڪو به پريشر ڊفرنشل نه هوندو آهي، ته فلوٽنگ سيٽ اسپرنگ ايڪشن تحت والو سان محوري طور تي هلندي ۽ سيٽ کي بال ڏانهن ڌڪيندي ته جيئن تنگ سيلنگ رکي سگهجي. جڏهن پائپ لائن پريشر P وڌي ويندو آهي، ته والو سيٽ جي علائقي A2 تي لاڳو ڪيل قوت A1، A2-A1=B1 تي لاڳو ڪيل قوت کان وڌيڪ هوندي آهي. تنهن ڪري، B1 تي لاڳو ڪيل قوت سيٽ کي بال ڏانهن ڌڪيندي ۽ اپ اسٽريم حصي جي سخت سيلنگ کي محسوس ڪندي.

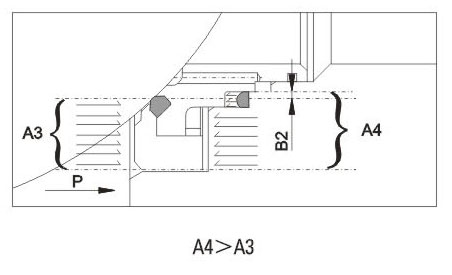

ثانوي سيلنگ: هيٺيون وهڪرو. جڏهن دٻاءُ جو فرق گهٽ هوندو آهي يا ڪو به دٻاءُ جو فرق نه هوندو آهي، ته فلوٽنگ سيٽ اسپرنگ ايڪشن تحت والو سان محوري طور تي هلندي ۽ سيٽ کي بال ڏانهن ڌڪيندي ته جيئن تنگ سيلنگ رکي سگهجي. جڏهن والو ڪيفيٽي پريشر P وڌي ٿو، ته والو سيٽ جي علائقي A4 تي لاڳو ڪيل قوت علائقي A3، A4-A3=B1 تي لاڳو ڪيل قوت کان وڌيڪ هوندي آهي. تنهن ڪري، B1 تي لاڳو ڪيل قوت سيٽ کي بال ڏانهن ڌڪيندي ۽ اپ اسٽريم حصي جي سخت سيلنگ کي محسوس ڪندي.

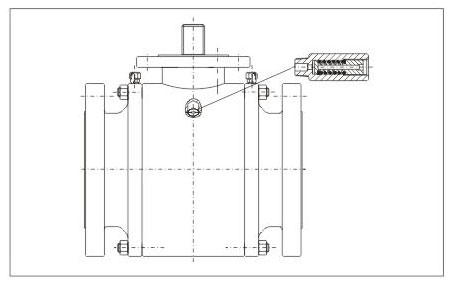

9. حفاظتي رليف ڊيوائس
جيئن ته بال والو کي ترقي يافته پرائمري ۽ سيڪنڊري سيلنگ سان ٺاهيو ويو آهي جنهن ۾ ڊبل پسٽن اثر آهي، ۽ وچين گفا خودڪار دٻاءُ جي رليف کي محسوس نٿو ڪري سگهي، حفاظتي رليف والو کي جسم تي نصب ڪيو وڃي ته جيئن والو گفا اندر اوور پريشر نقصان جي خطري کي روڪي سگهجي جيڪو وچولي جي حرارتي توسيع جي ڪري ٿي سگهي ٿو. حفاظتي رليف والو جو ڪنيڪشن عام طور تي NPT1/2 آهي. هڪ ٻيو نقطو نوٽ ڪرڻ گهرجي ته حفاظتي رليف والو جو وچولي سڌو سنئون فضا ۾ خارج ڪيو ويندو آهي. جيڪڏهن فضا ۾ سڌو سنئون خارج ٿيڻ جي اجازت نه آهي، ته اسان تجويز ڪريون ٿا ته بال والو کي مٿئين وهڪري ڏانهن خودڪار دٻاءُ جي رليف جي خاص جوڙجڪ سان استعمال ڪيو وڃي. تفصيل لاءِ هيٺ ڏنل حوالو ڏيو. مهرباني ڪري ان کي ترتيب ۾ ظاهر ڪريو جيڪڏهن توهان کي حفاظتي رليف والو جي ضرورت ناهي يا جيڪڏهن توهان مٿئين وهڪري ڏانهن خودڪار دٻاءُ جي رليف جي خاص جوڙجڪ سان بال والو استعمال ڪرڻ چاهيو ٿا.

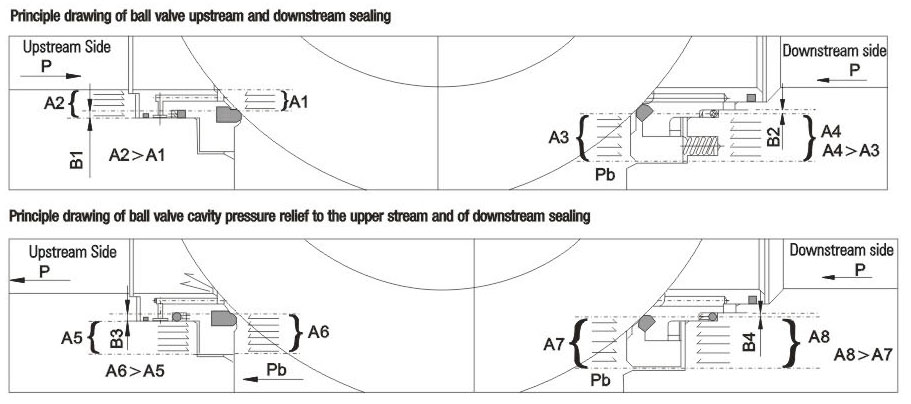

10. اپر اسٽريم جي طرف خودڪار دٻاءُ جي رليف جو جزوي ڍانچو
جيئن ته بال والو کي ترقي يافته پرائمري ۽ سيڪنڊري سيلنگ سان ٺاهيو ويو آهي جنهن ۾ ڊبل پسٽن اثر آهي، ۽ وچين گفا خودڪار دٻاءُ جي رليف کي محسوس نٿو ڪري سگهي، خاص ڍانچي سان بال والو کي خودڪار دٻاءُ جي رليف جي ضرورت کي پورو ڪرڻ ۽ ماحول کي آلودگي نه ڪرڻ کي يقيني بڻائڻ جي سفارش ڪئي وئي آهي. ساخت ۾، مٿئين وهڪرو پرائمري سيلنگ کي اختيار ڪري ٿو ۽ هيٺيون وهڪرو پرائمري ۽ سيڪنڊري سيلنگ کي اختيار ڪري ٿو. جڏهن بال والو بند ڪيو ويندو آهي، والو گفا ۾ دٻاءُ مٿئين وهڪرو کي خودڪار دٻاءُ جي رليف کي محسوس ڪري سگهي ٿو، ته جيئن گفا جي دٻاءُ جي ڪري پيدا ٿيندڙ خطري کان بچي سگهجي. جڏهن پرائمري سيٽ خراب ٿئي ٿي ۽ ليڪ ٿئي ٿي، ته سيڪنڊري سيٽ پڻ سيلنگ جو ڪم ڪري سگهي ٿي. پر بال والو جي وهڪري جي هدايت تي خاص ڌيان ڏنو وڃي. انسٽاليشن دوران، اپ اسٽريم ۽ ڊائون اسٽريم هدايتن کي نوٽ ڪريو. خاص ڍانچي سان والو جي سيلنگ اصول لاءِ هيٺ ڏنل ڊرائنگ جو حوالو ڏيو.

11. ڦوڪڻ وارو ثبوت اسٽيم
اسٽيم ڦاٽڻ کان بچڻ واري بناوت کي مضبوط ڪري ٿو. اسٽيم کي پيرن جي قدم سان ان جي تري ۾ ٺاهيو ويو آهي ته جيئن مٿئين حصي جي ڍڪ ۽ اسڪرو جي پوزيشن سان، والو ڪيفي ۾ غير معمولي دٻاءُ جي صورت ۾ به اسٽيم وچولي ذريعي ڦاٽ نه وڃي.

12. سنکنرن جي مزاحمت ۽ سلفائيڊ جي دٻاءُ جي مزاحمت
جسم جي ڀت جي ٿلهي لاءِ ڪجهه سنکنرن جي اجازت ڇڏيل آهي. ڪاربان اسٽيل اسٽيم، فڪسڊ شافٽ، بال، سيٽ ۽ سيٽ رنگ ASTM B733 ۽ B656 جي مطابق ڪيميائي نڪل پليٽنگ جي تابع آهن. ان کان علاوه، استعمال ڪندڙن لاءِ چونڊڻ لاءِ مختلف سنکنرن جي مزاحمتي مواد موجود آهن.
گراهڪن جي گهرجن مطابق، والو مواد کي NACE MR 0175/ISO 15156 يا NACE MR 0103 جي مطابق چونڊيو وڃي ٿو، ۽ پيداوار دوران سخت معيار ڪنٽرول ۽ معيار جي چڪاس ڪئي وڃي ته جيئن معيارن ۾ گهرجن کي مڪمل طور تي پورو ڪري سگهجي ۽ سلفرائيزيشن ماحول ۾ سروس جي حالتن کي پورو ڪري سگهجي.
13. ايڪسٽينشن اسٽيم
ايمبيڊڊ والوز جي حوالي سان، ايڪسٽينشن اسٽيم فراهم ڪري سگهجي ٿو جيڪڏهن زميني آپريشن جي ضرورت هجي. ايڪسٽينشن اسٽيم اسٽيم، سيلنٽ انجيڪشن والو، ۽ ڊرينيج والو تي مشتمل آهي جيڪو آپريشن جي سهولت لاءِ مٿي تائين وڌائي سگهجي ٿو. آرڊر ڏيڻ وقت صارفين کي ايڪسٽينشن اسٽيم جي گهرجن ۽ ڊيگهه جي نشاندهي ڪرڻ گهرجي.
اليڪٽرڪ، نيوميٽڪ ۽ نيوميٽڪ-هائيڊولڪ آپريشن ذريعي هلندڙ بال والوز لاءِ، ايڪسٽينشن اسٽيم جي ڊيگهه پائپ لائن جي مرڪز کان مٿين فلانج تائين هجڻ گهرجي.
